三菱PLC定位模块的直线定位控制概要
1、1轴的直线定位控制
进行将指定轴从起点地址(当前的停止位置)开始至指定位置为止的定位控制。
[通过绝对方式的控制]
1) 进行从起点地址至指定地址的定位。
2) 根据起点地址与指定地址决定移动方向。
[示例]
当起点地址为5000时，指定了2000与8000的定位地址时的动作如下图所示。
[通过增量方式的控制]
1) 从起点地址开始，进行指定移动量的定位控制。
2) 通过移动量的符号决定移动方向。
. 正移动方向时.... 至正方向(地址增加方向)的定位
. 负移动方向时.... 至反方向(地址减少方向)的定位
[示例]
起点地址为5000时，指定了3000与-3000移动量时的动作如下图所示。
2、2轴的直线插补控制
使用指定的2 轴从起点地址(当前停止位置)开始进行直线插补控制。
[通过绝对方式的控制]
1) 从起点地址开始，通过2 轴进行至指定地址的直线插补。
2) 通过各轴的起点地址与指定地址决定移动方向。
[示例]
起点地址为轴1:800、轴2:2000时，指定了轴1:2000、轴2:8000的定位地址时的动作如下图所示。
[通过增量方式的控制]
1) 从起点地址开始，对各轴中合成了指定移动方向及移动量的位置进行定
位控制。
2) 移动方向取决于移动量的符号。
. 正移动方向时.... 至正方向(地址增加方向)的定位
. 负移动方向时.... 至反方向(地址减少方向)的定位
[示例]
1、1轴的直线定位控制
进行将指定轴从起点地址(当前的停止位置)开始至指定位置为止的定位控制。
[通过绝对方式的控制]
1) 进行从起点地址至指定地址的定位。
2) 根据起点地址与指定地址决定移动方向。
[示例]
当起点地址为5000时，指定了2000与8000的定位地址时的动作如下图所示。
[通过增量方式的控制]
1) 从起点地址开始，进行指定移动量的定位控制。
2) 通过移动量的符号决定移动方向。
. 正移动方向时.... 至正方向(地址增加方向)的定位
. 负移动方向时.... 至反方向(地址减少方向)的定位
[示例]
起点地址为5000时，指定了3000与-3000移动量时的动作如下图所示。
2、2轴的直线插补控制
使用指定的2 轴从起点地址(当前停止位置)开始进行直线插补控制。
[通过绝对方式的控制]
1) 从起点地址开始，通过2 轴进行至指定地址的直线插补。
2) 通过各轴的起点地址与指定地址决定移动方向。
[示例]
起点地址为轴1:800、轴2:2000时，指定了轴1:2000、轴2:8000的定位地址时的动作如下图所示。
[通过增量方式的控制]
1) 从起点地址开始，对各轴中合成了指定移动方向及移动量的位置进行定
位控制。
2) 移动方向取决于移动量的符号。
. 正移动方向时.... 至正方向(地址增加方向)的定位
. 负移动方向时.... 至反方向(地址减少方向)的定位
[示例]

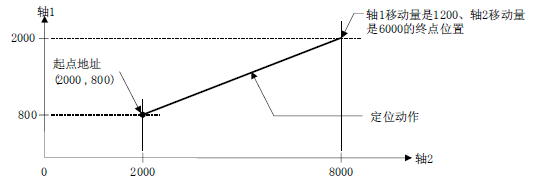

起点地址为轴1:800、轴2:2000时，指定了轴1:1200、轴2:6000的移动量时的动作如下图所示。
