MR-JE-B三菱伺服放大器开关设定(MR-JE-B开关设置)
通过伺服放大器的开关设定，可以进行控制轴编号的设定。
请在伺服放大器的显示部(3位7段LED)中进行接通电源时与伺服系统控制器的通信状态的确认、轴编号的确认、异常时的故障诊断。
1、关于轴选择旋转开关(SW1)
=================注意事项==================================
进行轴选择旋转开关(SW1)的操作时，请不要使用金属螺丝刀，应使用绝缘螺丝刀。可能会因金属螺 丝刀碰到电路板的布线图形、电子部件的引线部分等而导致触电。
==========================================================
根据轴选择旋转开关设定,可将伺服控制轴编号设定为1轴~16轴。
在同一系统内进行相同的控制轴设定，则无法正常动作。可设置各控制轴，与SSCNETⅢ电缆的连接顺序无关。设定控制轴编号所需的轴选择旋转开关(编号为0~F)和对应的控制轴编号(1~16轴)。

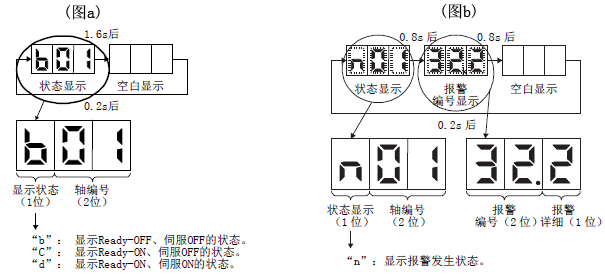

2、滚动显示
(1)常规显示
未发生报警时，交替显示轴编号和空白(图a)。
(2)报警显示
发生报警时，显示状态后会显示报警编号(2位)和报警详情(1位)。在此举例说明发生[AL.32 过电流]的情况(图a)。
通过伺服放大器的开关设定，可以进行控制轴编号的设定。
请在伺服放大器的显示部(3位7段LED)中进行接通电源时与伺服系统控制器的通信状态的确认、轴编号的确认、异常时的故障诊断。
1、关于轴选择旋转开关(SW1)
=================注意事项==================================
进行轴选择旋转开关(SW1)的操作时，请不要使用金属螺丝刀，应使用绝缘螺丝刀。可能会因金属螺 丝刀碰到电路板的布线图形、电子部件的引线部分等而导致触电。
==========================================================
根据轴选择旋转开关设定,可将伺服控制轴编号设定为1轴~16轴。
在同一系统内进行相同的控制轴设定，则无法正常动作。可设置各控制轴，与SSCNETⅢ电缆的连接顺序无关。设定控制轴编号所需的轴选择旋转开关(编号为0~F)和对应的控制轴编号(1~16轴)。
2、滚动显示
(1)常规显示
未发生报警时，交替显示轴编号和空白(图a)。
(2)报警显示
发生报警时，显示状态后会显示报警编号(2位)和报警详情(1位)。在此举例说明发生[AL.32 过电流]的情况(图a)。
