三菱模块FX3U-4DA外部连接及接线注意事项
三菱模块FX3U-4DA外部连接及接线注意事项
时间:2016-07-09 来源:未知 作者:admin 点击:28892次
FX3U-4DA外部连接,FX3U-4DA外部接线,FX3U-4DA外部配线,FX3U-4DA外部连线!
FX3U-4DA进行接线作业时，请务必在外部将所有电源均断开后方可进行操作。否则有触电、产品损坏的危险。
1、端子排列
2、使用的电缆和端子紧固扭矩
FX3U-4AD为M3的端子螺丝，紧固扭矩请遵照0.5~0.8N.m。拧紧端子螺丝时，请注意扭矩不要在值范围以外,否则可能导致故障、误动作。
1)、1个端子上连接1根线时
2)、1个端子上连接2根线时
3、电源部分的端子接线

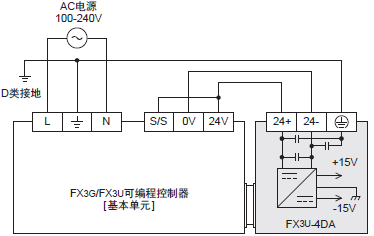

使用FX3G、FX3U可编程控制器的DC24V供给电源时的回路示例如下所示。
1)、漏型输入[-COM]接线时
基本单元的[S/S]端子和[24V]端子连接
2)、源型输入[+COM]接线时
基本单元的[S/S]端子和[0V]端子连接。
3)、电源接线时的注意事项
. 请务必将「
」端子以及「
」端子，连同基本单元的接地端子，一起连接到进行了D类接地(100Ω以下)的供给电源的接地上。
. 使用外部电源时，关于电源ON/OFF的时序，请参考连接的可编程控制器的相关手册。
4、模拟量输出部分的端子接线
*1. 连接的基本单元为FX3G/FX3U可编程控制器(AC电源型)时，可以使用DC24V供给电源。
*2. 请不要对「.」端子接线。
*3. 模拟量的输出线使用2芯的屏蔽双绞电缆，请与其它动力线或者易于受感应的线分开布线。
*4. 输出电压有噪音或者波动时，请在信号接收侧附近连接0.1~0.47μF 25V的电容。
*5. 请将屏蔽线在信号接收侧进行单侧接地。
5、FX3U-4DA接地线
请实施下列项目，进行接地。
1)、请实施D类接地。(接地电阻: 100Ω以下)
2)、请尽量进行专用接地。
不能进行专用接地时，请进行下图的“共用接地”。
3)、接地线时请用AWG14(2平方mm)
4)、接地点请尽可能靠近该可编程控制器，请尽量使接地线的距离短。
========================接线注意事项=========================
1 DC电源的配线请与本手册记载的专用端子连接。
如果将AC电源连接到直流的输出输入端子及DC电源端子，可编程控制器将被烧毁。
2 请不要在外部对空端子进行配线。
有可能会损坏产品。
3 基本单元的接地端子请实施D种接地(接地电阻:100Ω以下)。
但是请勿与强电流共同接地。
4 在进行螺栓孔加工及配线作业时，请不要将切屑及电线头落入可编程控制器的通风孔内。
否则有可能导致火灾、故障及误动作。
5 由于噪音影响可能导致可编程控制器误动作，请务必遵守以下内容。
. 电源线和双绞屏蔽线请勿与主回路线或高压电线、负载线等捆在一起接线，或是靠近接线。
否则容易受到噪音和冲击感应的影响。
布线时至少要做到离开100mm。
. 双绞屏蔽线的屏蔽层必须要在信号接收一侧进行一点接地。
此外，请勿与强电流共同接地。
6 对端子排型产品进行接线时，请遵照以下的注意事项操作。
否则有可能导致触电、故障、短路、断线、误动作、损坏产品。
. 请依据手册中记载的尺寸对电线的末端进行处理。
. 紧固扭矩请依照手册中记载的扭矩。
=============================================================
