三菱PLC模块CC-LinkLT主站模块最终站号的设置
三菱CC-Link/LT主站模块LJ61CL12最终站号设置是为与连接了网络的远程站的最后一个站为止进行数据链接，而不与未连接网络的站进行数据链接。此设置非必须设置项目，在希望优化链接扫描时间的情况下可进行此设置。

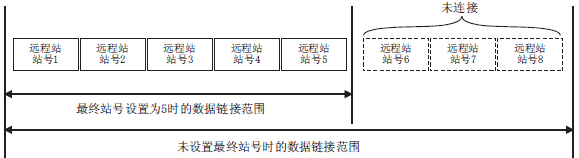

【例】当设置16点模式,I/O占用点数设置为128点,与网络连接最后的远程站的站号为"5"时通过将最终站号设置为"5",链接扫描时间被优化。
{设置步骤}
使用GX Works2 的智能功能模块开关设置最终站号。
参数=>[PLC Parameter(可编程控制器参数)]=>[I/O Assignment(I/0分配)]=>Switch Setting(开关设置)按钮。
在"Input Format"中选择DEC(10进制数)。
将智能功能模块的开关设置以16位数据进行设置。
未进行最终站号设置时，开关1被设置为“0”(默认)，在可连接站数的范围内执行数据链接。
开关1：
[最终站号设置]
设置执行数据链接的最终站号。
通过此设置，将不对未连接网络的站进行数据链接，可缩短链接刷新时间。
当设置站数超过了可连接站数时，设置将被忽略。
<设置范围> 1~64
当设置为0或超过64时，将在可连接站数内执行数据链接。
三菱CC-Link/LT主站模块LJ61CL12最终站号设置是为与连接了网络的远程站的最后一个站为止进行数据链接，而不与未连接网络的站进行数据链接。此设置非必须设置项目，在希望优化链接扫描时间的情况下可进行此设置。
【例】当设置16点模式,I/O占用点数设置为128点,与网络连接最后的远程站的站号为"5"时通过将最终站号设置为"5",链接扫描时间被优化。
{设置步骤}
使用GX Works2 的智能功能模块开关设置最终站号。
参数=>[PLC Parameter(可编程控制器参数)]=>[I/O Assignment(I/0分配)]=>Switch Setting(开关设置)按钮。
在"Input Format"中选择DEC(10进制数)。
将智能功能模块的开关设置以16位数据进行设置。
未进行最终站号设置时，开关1被设置为“0”(默认)，在可连接站数的范围内执行数据链接。
开关1：
[最终站号设置]
设置执行数据链接的最终站号。
通过此设置，将不对未连接网络的站进行数据链接，可缩短链接刷新时间。
当设置站数超过了可连接站数时，设置将被忽略。
<设置范围> 1~64
当设置为0或超过64时，将在可连接站数内执行数据链接。
开关2、开关3、开关4、开关5：无设置(空栏)。
