三菱LD77MH使用SSCNETⅢ电缆配线时的注意事项
三菱LD77MH型简单运动模块型号有LD77MH4 、LD77MH16两种，配备了许多原点复位控制、定位控制、手动控制等的定位系统中必要的基本功能以及针对这些控制的限制·附加功能等的辅助功能。
SSCNETⅢ电缆使用光缆。如果给光缆施加大的冲击、侧压、牵拉、急弯、扭曲等的力，可能导致内部变形或折断，无法进行光传导。特别是MR-J3BUS□M、MR-J3BUS□M-A 光缆由合成树脂制作，被火或高温烘烤会融化。因此，请不要使其接触伺服放大器的散热器、再生选件、伺服电机等产生高温的部分。
1、最小弯曲半径
必须在最小半径以上进行安装。不要挤压在设备的边角等处。安装SSCNETⅢ电缆时，应充分考虑LD77MH、伺服放大器尺寸、配置，选择适当的长度，布线时不要在最小半径以下。要充分考虑关闭控制盘门时，SSCNETⅢ电缆不会被门挤压，电缆的弯曲部分在最小弯曲半径以上。
SSCNETⅢ电缆型号 最小弯曲半径[mm]
MR-J3BUS□M........................25
MR-J3BUS□M-A.....................强化包皮电缆部: 50；光缆部: 25
MR-J3BUS□M-B....................强化包皮电缆部: 50；光缆部: 30
2、应力
如果对SSCNETⅢ电缆施加应力，固定SSCNETⅢ电缆的部分或SSCNETⅢ连接器的接线位置由于外力集中会增加传送损失，最坏的情况下可能引起SSCNETⅢ电缆断线或SSCNETⅢ连接器破损。在布线时，不要施加不合理的应力。
3、侧压
如果向SSCNETⅢ电缆施加侧压，电缆部本身会发生变形，使内部光缆受到应力而增加传送损失，最坏的情况下会导致断线。由于绑扎时也会出现同样的状态，所以在固定SSCNETⅢ电缆时，不要用尼龙扎带(绑带)等物紧紧绑住SSCNETⅢ电缆。不要用脚踩踏或用控制盘的门夹住电缆。
4、扭转
如果扭转SSCNETⅢ电缆，与向局部添加侧压或弯曲相同，会出现施加应力状态。因此，会增加传送损失，最坏的情况下会导致断线。
5、废弃
SSCNETⅢ电缆使用的光缆(导线)在焚烧时会产生腐蚀性的有害氟化氢气体及氯化氢气体。
废弃SSCNETⅢ电缆时，请委托具有可以处理氟化氢气体及氯化氢气体的焚烧设备的专业的工业废弃物处理站。
6、SSCNETⅢ电缆的配线处理

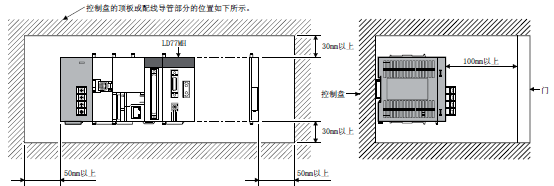

为了不使SSCNETⅢ电缆的自重挂在LD77MH 的SSCNETⅢ连接器上，应将其放入电缆导管中或者在LD77MH 附近用绑扎带固定电缆部分。配线时应留出下述距离。
. 放入电缆导管中时

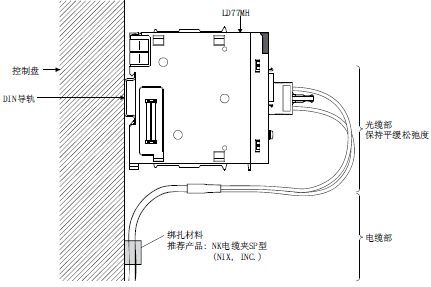

. 用绑扎线固定时
光缆部分要留出平缓松弛度使其保持在最小弯曲半径以上，避免使其扭曲。此外，绑扎电缆部分时，应通过使用不含有传导性增塑剂的海绵、橡胶等缓冲材料进行固定。使用绑扎用粘着胶布时，推荐使用阻燃型醋酸布粘着胶布570F(寺冈制作所)。
LD77MH4电缆配线,LD77MH16电缆配线
