iQ-F FX5U系列三菱PLC产品的各部位名称说明(FX5U部位名称)

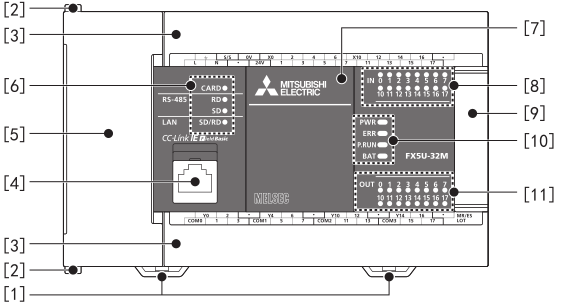

1、FX5U系列PLC正面
┌───┬───────────┬───────────────────────┐
│编号 │名称 │内容 │
├───┼───────────┼───────────────────────┤
│[1] │DIN导轨安装用卡扣 │用于将CPU模块安装在DIN46277(宽度35mm)的 │
│ │ │DIN导轨上的卡扣。 │
├───┼───────────┼───────────────────────┤
│[2] │扩展适配器连接用卡扣 │连接扩展适配器时，用此卡扣固定。 │
├───┼───────────┼───────────────────────┤
│[3] │端子排盖板 │保护端子排的盖板。接线时可打开此盖板作业。 │
│ │ │运行(通电)时，请关上此盖板。 │
├───┼───────────┼───────────────────────┤
│[4] │内置以太网通信用连接器│用于连接支持以太网的设备的连接器。(带盖) │
├───┼───────────┼───────────────────────┤
│[5] │上盖板 │保护SD存储卡槽、RUN/STOP/RESET开关等的盖板。 │
│ │ │内置RS-485通信用端子排、模拟量输入输出端子排、│
│ │ │RUN/STOP/RESET开关、SD存储卡槽等位于此盖板下。│
├───┼───────────┼───────────────────────┤
│[6] │CARD LED │显示SD存储卡是否可以使用。 │
│ │ │灯亮：可以使用，或不可拆下 │
│ │ │闪烁：准备中 │
│ │ │灯灭：未插入，或可拆下 │
│ ├───────────┼───────────────────────┤
│ │RD LED │用内置RS-485通信接收数据时灯亮。 │
│ ├───────────┼───────────────────────┤
│ │SD LED │用内置RS-485通信发送数据时灯亮。 │
│ ├───────────┼───────────────────────┤
│ │SD/RD LED │用内置以太网通信收发数据时灯亮。 │
├───┼───────────┼───────────────────────┤
│[7] │连接扩展板用的连接器 │保护连接扩展板用的连接器、电池等的盖板。 │
│ │盖板 │电池安装在此盖板下。 │
├───┼───────────┼───────────────────────┤
│[8] │输入显示LED │输入接通时灯亮。 │
├───┼───────────┼───────────────────────┤
│[9] │次段扩展连接器盖板 │保护次段扩展连接器的盖板。将扩展模块的扩展 │
│ │ │电缆连接到位于盖板下的次段扩展连接器上。 │
├───┼───────────┴───────────────────────┤
│[10] │动作状态显示LED │
│ ├───────────┬───────────────────────┤
│ │PWR LED │显示CPU模块的通电状态。 │
│ │ │灯亮: 通电中 │
│ │ │灯灭: 停电中，或硬件异常(通过LED确认) │
│ ├───────────┼───────────────────────┤
│ │ERR LED │显示CPU模块的错误状态。(通过LED确认) │
│ │ │灯亮: 发生错误中，或硬件异常 │
│ │ │闪烁: 出厂状态、发生错误中、硬件异常，或复位中│
│ │ │灯灭: 正常动作中 │
│ ├───────────┼───────────────────────┤
│ │P.RUN LED │显示程序的动作状态。 │
│ │ │灯亮: 正常动作中 │
│ │ │闪烁: PAUSE状态 │
│ │ │灯灭: 停止中，或发生停止错误中 │
│ ├───────────┼───────────────────────┤
│ │BAT LED │显示电池的状态。 │
│ │ │闪烁: 发生电池错误中 │
│ │ │灯灭: 正常动作中(通过LED确认) │
├───┼───────────┼───────────────────────┤
│[11] │输出显示LED │输出接通时灯亮。 │
┌───┬───────────┬───────────────────────┐

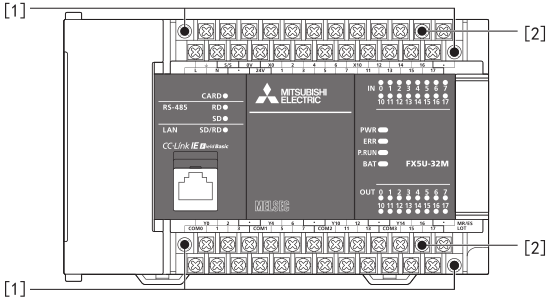

│编号 │名称 │内容 │
├───┼───────────┼───────────────────────┤
│[1] │端子排装卸用螺丝 │将此螺丝(左右交互逐步)拧松后可拆下端子排上部 │
├───┼───────────┼───────────────────────┤
│[2] │端子 │电源、输入、输出的端子。 │
┌───┬─────────┬─────────────────────────┐

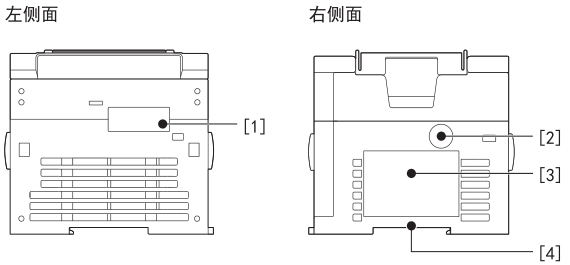

│编号 │名称 │内容 │
├───┼─────────┼─────────────────────────┤
│[1] │连接扩展适配器用的│保护连接扩展适配器用的连接器的盖板。将扩展适配器 │
│ │连接器盖板 │连接到位于盖板下的连接扩展适配器用的连接器上。 │
├───┼─────────┼─────────────────────────┤
│[2] │正规品认证标签 │防止伪造用的正规品认证标签。 │
├───┼─────────┼─────────────────────────┤
│[3] │铭牌 │记载了产品型号、制造编号、电源规格、MAC地址等。 │
├───┼─────────┼─────────────────────────┤
│[4] │DIN导轨安装槽 │可以安装在DIN46277(宽度：35mm)的DIN导轨上。 │
└───┴─────────┴─────────────────────────┘
3、FX5U系列PLC上侧面/下侧面
上侧面/下侧面各有1个孔为CPU模块固定螺丝孔，用于将CPU模块直接安装到柜中的螺丝孔。
