FX5-4AD-ADP 三菱PLC模块的外形尺寸及外部接线
FX5-4AD-ADP外形尺寸,FX5-4AD-ADP安装,FX5-4AD-ADP接线
FX5-4AD-ADP型模拟量输入扩展适配器为可增设4点模拟量输入的扩展适配器。
1、外形尺寸及部位名称
[1] DIN导轨安装用沟槽(DIN导轨:DIN46277 35mm宽) [2] 铭牌
[3] 扩展适配器连接用卡扣 [4] 连接扩展适配器用的连接器盖板
[5] 直接安装用孔(2-Φ4.5,安装螺丝:M4螺丝) [6] PWR LED(绿色)
[7] 端子排(欧式) [8] 连接扩展适配器用的连接器 [9] DIN导轨安装用卡扣
[10]扩展适配器连接用扣 [11]连接扩展适配器用的连接器
2、FX5-4AD-ADP安装
请务必在外部将所有电源均断开后方可进行操作,否则有触电、产品损坏的危险。
[安装注意事项]
. 在进行螺栓孔加工及配线作业时,请不要将切屑及电线屑落入可编程控制器的通风孔内。
否则有可能导致火灾、故障及误动作。
. 请将产品安装在平整的表面上。安装面如果凹凸不平,会对电路板造成过度外力,从而导致故障发生。
. 产品安装时,请使用DIN导轨、或者安装螺丝牢固地固定。
. 扩展板、扩展适配器请牢固地安装在所规定的连接器上。
接触不良会导致误动作。
3、FX5-4AD-ADP接线
1)、使用电缆和端子紧固扭矩

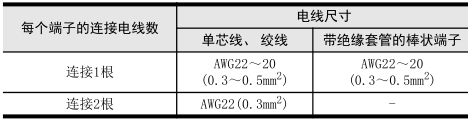

A、适用电线
B、紧固扭距
紧固扭矩请采用0.20Nm。
拧紧端子螺丝时请使用上述规定扭矩值。 否则可能导致故障、 误动作。
C、 电线的末端处理
绞线剥开外皮, 捻芯线后直接连接, 单线剥开外皮后直接连接。
带绝缘套管的棒状端子因电线的外层厚度不同, 有时会很难插入绝缘套管,
D、端子排固定螺丝紧固扭矩
紧固扭矩请采用0.2~0.3N.m。
拧紧端子螺丝时,请注意扭矩不要超出规定范围。否则可能导致故障、 误动作。
2)、模拟量输入接线
*1 模拟量的输入线使用2芯的屏蔽双绞电缆,请与其它动力线或者易于受感应的线分开布线。
*2 电流输入时,请务必将“V□+”和“I□+”的端子短路。(□:输入通道编号)
3)、接地
. 请采用D类接地(接地电阻:100Ω以下)
. 请尽可能采用专用接地。
无法采取专用接地时,请采用下图中的“共同接地”。
. 请使用粗细为AWG22~20(0.3~0.5mm²)以上的接地线。
. 接地点请尽可能靠近相应的可编程控制器,接地线距离尽可能短。
FX5-4AD-ADP外形尺寸,FX5-4AD-ADP安装,FX5-4AD-ADP外部接线
