三菱FX2N系列PLC制作的脉冲发生器程序实例

三菱FX2N系列PLC制作的脉冲发生器程序实例

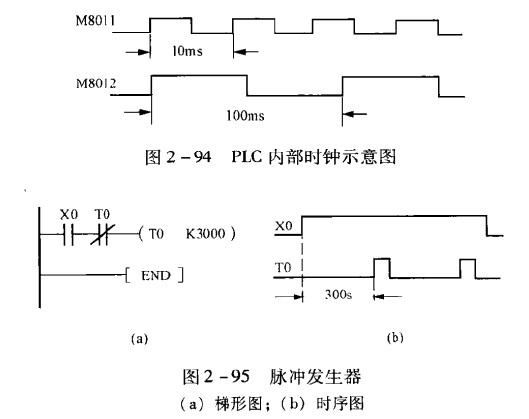

三菱PLC FX2N系列的特殊辅助继电器M8011~M8014能分别产生1Oms、 l00ms、1s和1min的时钟脉冲，如图2-94所示。在实际应用中还可以设计脉冲发生器，例如，设计一个周期为300s,脉冲持续时间为一个扫描周期的脉冲发生器，其梯形图和时序图如图2-95所示，其中X0外接的是带自锁的按钮。

以上是三菱PLC FX2N制作的脉冲发生器程序实例介绍，想了解更多的三菱PLC资料，请登录：http://www.fx-plc.com
