三菱FX系列PLC连接条形码阅读器应用方案
三菱FX系列PLC连接条形码阅读器应用方案
时间:2013-01-12 来源:未知 作者:admin 点击:3708次
对象：
① FX2N PLC + FX2N-232-BD
② FX2N PLC + FX2N-232-IF
③ 条形码阅读器: Metrologic IS4120
1. 当通过FX2N-232-BD与条形码阅读器进行通讯时，首先在D8120中对通讯格式进行设定，然后利用RS（FNC.80）指令编程与条形码阅读器进行无协议通讯（仅接收）即可。
此次实验中，条形码侧的通讯格式设置是利用特殊的条形码进行的。

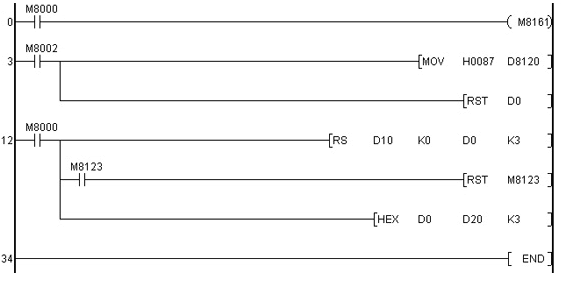

具体程序如下：

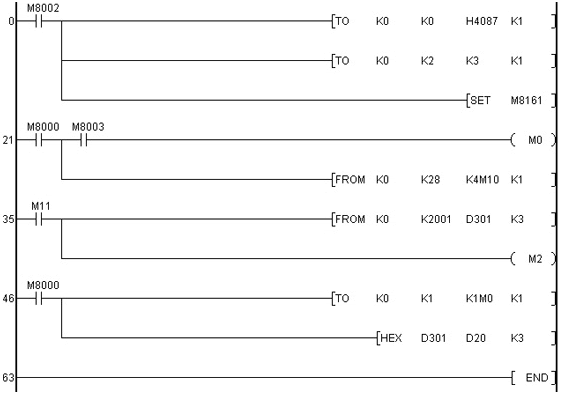

2. 当通过FX2N-232IF与条形码阅读器进行通讯时的具体程序如下：
