声光报警控制-三菱PLC编程实例
设计要求：设备在运行中，如果出现异常情况，则会发出声光报警。假设当条件X1=0、时满足条件，则蜂鸣器鸣叫，同时报警灯连续闪烁巧次，每次亮3s，灭2s，此后停止声光报警。

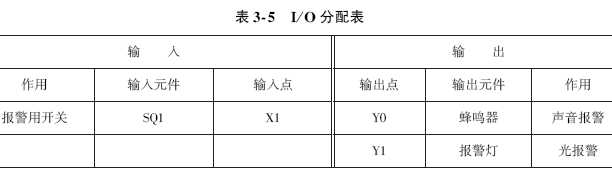

1、I/O分配表(见表3-5)

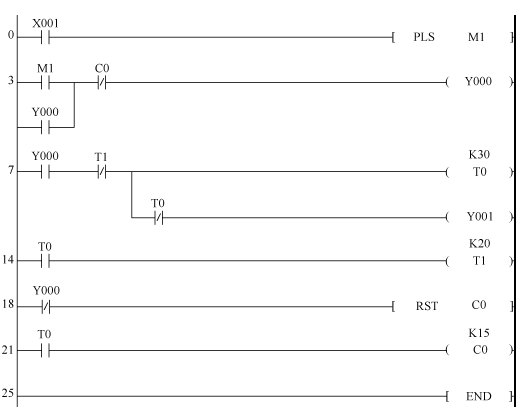

2、画出梯形图(见图3-53)
三菱PLC编程实例-声光报警控制
