USB-SC09编程电缆使用手册

三菱PLC编程电缆USB-SC09介绍：

         USB-SC09是通过USB接口提供串行连接及RS422信号转换的编程电缆，在电脑中运行的驱动程序控制下，将电脑的USB接口仿真成传统串口（俗称COM口），从而使用现有的各种编程软件、通信软件和监控软件等应用软件。本电缆的工作电源取自USB端口，不再由PLC的编程口供电，转换盒上的双色发光二极管指示数据的收发状态。

        USB-SC09编程电缆适用于三菱FX全系列PLC和A系列PLC，并可替代FX-232AW通信模块，支持最大通信距离2公里。

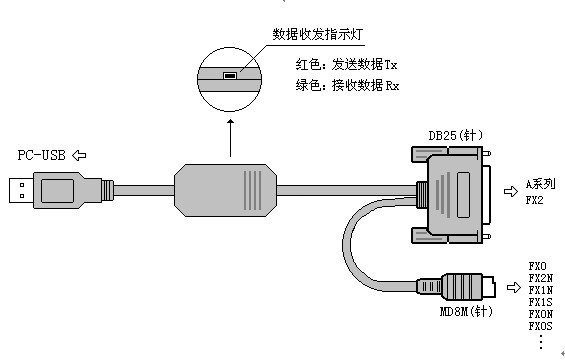

三菱PLC编程电缆USB-SC09电缆外形结构：

三菱PLC编程电缆USB-SC09特性及技术指标：

●  支持USB-SC09的操作系统：Windows2000/Windows XP（WinNT4/95/98/Me/DOS不支持）

●  支持USB-SC09的编程软件版本：FXGP/WIN V1.0、GPP V4.0、GX Developer V7.0及以上

●  完全兼容USB V1.1和USB CDC V1.1规范

●  USB总线供电，消耗电流约50mA

●  波特率：300bps～1Mbps标准波特率自动适应

●  支持UART数据格式：数据位：7、8，停止位：1、2，校验位：odd/even/no parity

●  支持长距离通信，最大通信距离2公里（9600bps时）

●  每台PC只支持一根USB编程电缆

●  工作温度：-20～+75℃

●  电缆长度：3米，颜色：黑色

使用方法：

        USB-SC09编程电缆需要安装USB设备驱动程序才能使用，这些驱动程序均包含在随产品发售的光盘上，安装方法请看驱动程序光盘上的说明文档资料，此处不再赘述。

    驱动程序安装完成后，在Windows的设备管理器中将出现USB-SC09编程电缆对应的COM口，只需在编程软件或其它应用软件中选择该COM口即可，其它通信参数使用默认设置，接下来的使用同传统的RS232口编程电缆完全相同。

注：不能同时使用RS422端的DB25M插头和MD8M插头。

远距离通信：

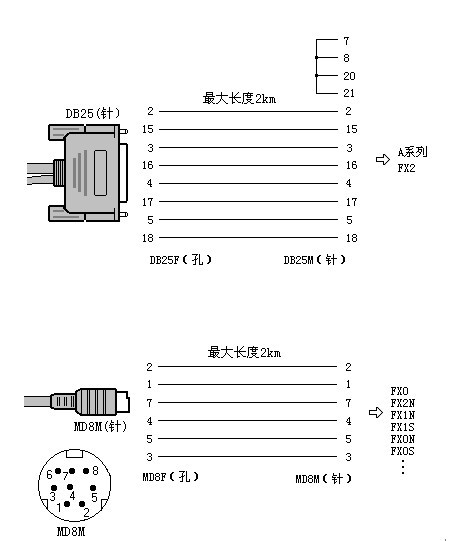

        USB-SC09编程电缆与PLC的最大通信距离可达2公里（9600bps时），用户需按下图自制延长电缆，通信线采用截面积为0.22mm²以上的屏蔽双绞线。距离超过2000米时可在线路中加装RS422中继器（型号：E485GA，四星电子出品）延长通信距离。

注：不能延长USB接口的电缆。

USB-SC09使用中的注意事项：

1、 如果电脑开机时未检测到插在电脑上的USB编程电缆（Windows的设备管理器中没有出现该电缆对应的COM口）或出现其它异常情况，请重新将USB插头拔插一次。
2、 USB转UART是即插即用的USB设备，正在进行数据传输过程中不可以将其断开（断开是指从USB插座中拔出USB电缆），必须在应用程序关闭后，才能从USB插座中拔出电缆。
3、 有时Windows系统故障或通信过程中拔插USB电缆也会出现USB通信异常，这时只需重新启动电脑
4、 一般来讲，最好先将USB电缆插入电脑的USB插座，让计算机检测到COM口后再将编程电缆的另一端插到PLC的编程口上，因为有些PLC工作在主站方式时，其通信口始终在不停的往外发送数据，如先将编程电缆插入PLC的端口则会降低计算机正确识别COM口的速度。
5、 编程电缆的USB插头必须直接插入计算机的USB端口，其间不能加入其它USB延长电缆。
