三菱PLC模块、三菱模块QD60P8-G用来测定输入脉冲数(速度、旋转数、瞬时流量等)和计测数量、长度以及累计流量等。输入脉冲值每lOms更新一次。
QD60P8-G侮隔计数周期设置值对累计计数值及进行了移动平均处理等之后的脉冲数(采样脉冲数)进行更新。

三菱PLC模块QD60P8-G特点：
(1) 多功能
  1) 脉冲输入电压
    1个模块对应于5VDC/12至24VDC的脉冲输入。
  2) 脉冲沿选择
    允许对要计数的输入脉冲的上升沿或下降沿进行选择。
  3) 预标度功能
    通过将输入脉冲数乘以任意值对脉冲数进行转换。
  4) 移动平均功能
    通过对采样脉冲数按指定次数进行平均处理，计算出平均值。
  5) 采样脉冲数显示
     显示对按设置的计数周期输入的脉冲数进行预标度转换后的值。如果输入的脉冲数不均等，可以对输入脉冲数进行移动平均处理使之平均化。计数范围为0至327670
  6) 累计计数值显示
     按设置的计数周期显示采样脉冲数的累计值。计数范围为。至99999999，可以选择将累计计数器用作线型计数器还是环型计数器。
  7) 输入脉冲值显示
    对实际输入的脉冲数以lOms为间隔进行显示。由于所输入的脉冲数以lOms为间隔进行显示，所以模块可用作计数器。(注意将模块用作计数器时，输入脉冲值侮隔lOms更新一次)计数范围为0至21474836470
  8) 报警输出
    对于输出报警的采样脉冲数，允许设置4个设置值，即上上限值、上下限值、卜上限值和卜卜限值。
  9) 累计计数器溢出检测
    在线型计数器模式下，如果累计计数值溢出(超出99999999)，累计计数器溢出检测标志变为ON，表示发生溢出错误。
 10) 累计计数器比较输出
    如果累计计数值达到或超出比较输出设置值，累计计数器比较标志变为ON.
 11) 计数器义位
    可以在任意时间对采样脉冲数、累计计数值和输入脉冲值进行业位。
(2)可以切换输入脉冲的速度范围
    通过切换输入滤波器，输入脉冲速度可在。至30kpps范围内变动。
(3) 1个模块具有8个通道的脉冲输入
    由于1个模块具有8个通道的脉冲输入，因此可以以低成木进行系统配置。
(4) 通道绝缘
    各通逆之间互相绝缘。(绝缘耐压:1780VAC/1分钟)
(5) 在线模块更换
    可以在不停止系统运行的情况下进行模块更换。
(6) 通过应用程序包的简便设置
    备有另售的应用程序包(GX Configurator-CT)。
    应用程序包允许在画面上进行初始化设置和自动刷新设置，减少了顺控程序，也可以使设置和运行状态便于监视。

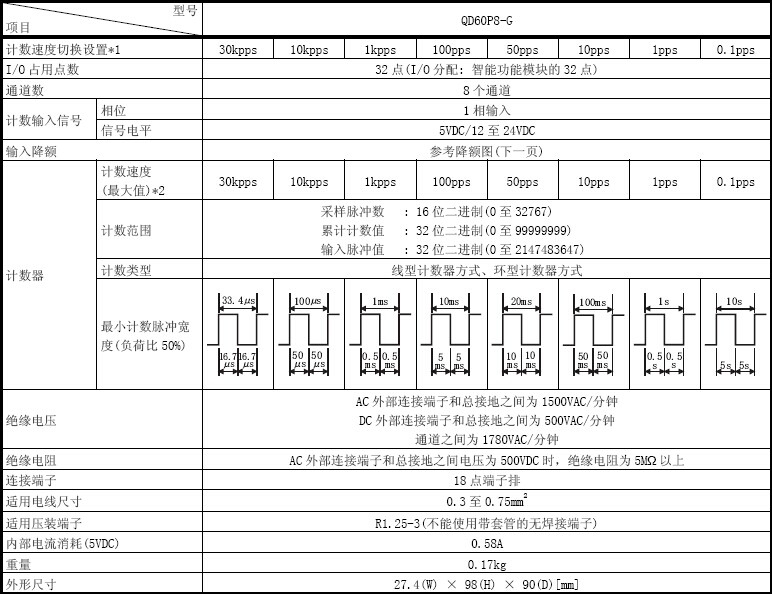

三菱模块QD60P8-G性能规格：

三菱模块QD60P8-G 外形尺寸[mm]：27.4(W)*98(H)*90(D)

*1: 使用智能功能模块开关切换计数速度。
*2: 脉冲的上升沿/下降沿时问对计数速度有影响。可计数的计数速度如下页表格所示。
   注意对上升沿/下降沿时问较长的脉冲进行计数时，可能导致计数错误。
