QX28是三菱Q系列PLC的输入模块，240VAC，8点，无保险丝 ,端子排型连接
三菱Q系列输入模块QX28规格详细说明:
┌─────────┬─────────────────────────────┐
│输入点数 │8点 │
├─────────┼─────────────────────────────┤
│隔离方法 │光电耦合器 │
├─────────┼─────────────────────────────┤
│额定输入电压、频率│ACl00~240V (+10%-15%) 50/60Hz (13Hz)(失真因数在5%以内) │
├─────────┼─────────────────────────────┤
│额定输入电流 │约8mA (100VAC, 60Hz),约7mA (100VAC, 50Hz) │
│ │约14mA (200VAC, 50Hz),约17mA (200VAC, 60Hz) │
├─────────┼─────────────────────────────┤
│输入额定降低值 │参考降低额定值图。 │
├─────────┼─────────────────────────────┤
│起动电流 │在1ms内最大500mA(在264VAC时) │
├─────────┼─────────────────────────────┤
│ON电电压/ON电流 │80VAC或更高/5mA或更高(50Hz, 60Hz) │
├─────────┼─────────────────────────────┤
│OFF电压/OFF电流 │30VAC或更低/1.7mA或更低(50Hz, 60Hz) │
├─────────┼─────────────────────────────┤
│输入阻抗 │约12kΩ(60Hz) ,约15kΩ(50Hz) │
├─────────┼─────────────────────────────┤
│ON->OFF响应时间 │10ms或更短(100VAC 50Hz, 60Hz) │
├─────────┼─────────────────────────────┤
│OFF->ON响应时间 │20ms或更短(100VAC 50Hz, 60Hz) │
├─────────┼─────────────────────────────┤
│介电耐压电压 │2830VAC ms/3个周期(海拔2000m (6557.38英尺)) │
├─────────┼─────────────────────────────┤
│绝缘电阻 │由绝缘电阻测试仪测出10MΩ或更高 │
├─────────┼─────────────────────────────┤
│抗扰度 │通过1500Vp-p嗓声电压、1μs嗓声宽度和25至60Hz嗓声频率的嗓声│
│ │ 模拟器 │
│ │─────────────────────────────┤
│ │第一瞬时嗓声IEC61000-4-4: 1kV │
├─────────┼─────────────────────────────┤
│防护等级 │IP1X │
├─────────┼─────────────────────────────┤
│公共端子排列 │8点/公共端(公共端子:TB17 ) │
├─────────┼─────────────────────────────┤
│I/O点数 │16(按16-点输入模块设置I/O分配。) │
├─────────┼─────────────────────────────┤
│运行指示器 │ON指示(LED) │
├─────────┼─────────────────────────────┤
│外部连接 │18-点端子排(M3螺钉) │
├─────────┼─────────────────────────────┤
│适用线径 │芯0.3至0.75mm2(外径最大2.8毫米(0.11英寸)) │
├─────────┼─────────────────────────────┤
│适用夹紧端子 │R1.25~3(不能使用带套管夹紧端子。) │
├─────────┼─────────────────────────────┤
│5VDC内部电流消耗 │50MA(标准:所有点ON) │
├─────────┼─────────────────────────────┤
│外形尺寸(H*W*D) │98*27.4*90[mm] │
├─────────┼─────────────────────────────┤
│重量 │0.20kg │
└─────────┴─────────────────────────────┘

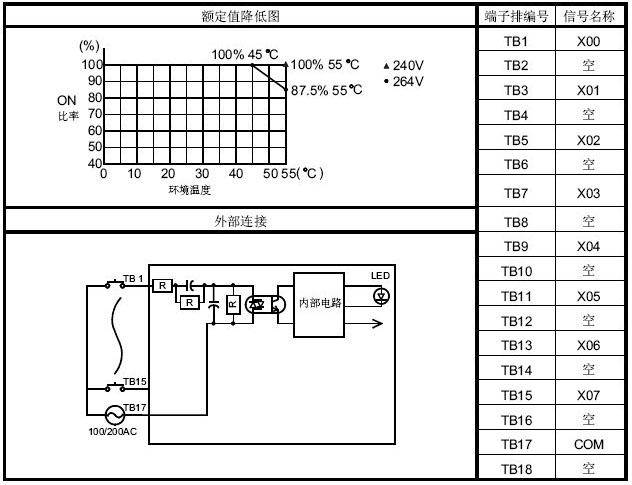

QX28外部连接及QX28输入额定降低值图如下：
QX28面价：1120
QX28图片说明：http://www.fx-plc.com/upload/201409/011433195351.jpg
点击下载>>> QX28用户手册
