QX82-S1是三菱Q系列PLC的输入模块，24VDC/4mA，共阴极，64点高速输入，40-引脚D-sub连接器*2。公司三菱PLC模块QX82-S1价格好，大量现货，QX82-S1批发销售！

三菱PLC模块QX82-S1规格详细说明:
┌─────────┬─────────────────────────────┐
│输入形式          │DC输入模块(负极公共端共享型)                              │
├─────────┼─────────────────────────────┤
│输入点数          │64点                                                      │
├─────────┼─────────────────────────────┤
│隔离方法          │光电耦合器                                                │
├─────────┼─────────────────────────────┤
│额定输入电压      │DC24V(+20%-15%,纹波系数在5%以)                            │
├─────────┼─────────────────────────────┤
│额定输入电流      │约4mA                                                     │
├─────────┼─────────────────────────────┤
│输入额定降低值    │参考降低额定值图                                          │
├─────────┼─────────────────────────────┤
│ON电电压/ON电流   │19V或更高/3mA或更高                                       │
├─────────┼─────────────────────────────┤
│OFF电压/OFF电流   │9.5V或更低/1.5mA或更低                                     │
├─────────┼─────────────────────────────┤
│输入阻抗          │约5.6KΩ                                                  │
├─────────┼─────────────────────────────┤
│响应时间设定      │0.1ms/0.2ms/0.4ms/0.6ms/1ms                               │
├─────────┼─────────────────────────────┤
│ON->OFF响应时间   │标准：0.05ms／0.15ms／0.30ms／0.55ms／1.05ms              │
│                  │最大：0.10ms／0.20ms／0.40ms／0.60ms／1.20ms              │
├─────────┼─────────────────────────────┤
│OFF->ON响应时间   │标准：0.15ms／0.20ms／0.35ms／0.60ms／1.10ms              │
│                  │最大：0.20ms／0.30ms／0.50ms／0.70ms／1.30ms              │
├─────────┼─────────────────────────────┤
│介电耐压电压      │560VAC ms/3个周期(海拔2000m (6557.38英尺))                │
├─────────┼─────────────────────────────┤
│绝缘电阻          │由绝缘电阻测试仪测出10MΩ或更高                           │
├─────────┼─────────────────────────────┤
│抗扰度            │通过1500Vp-p嗓声电压、1μs嗓声宽度和25至60Hz嗓声频率的嗓声│
│                  │                              模拟器                      │
│                  │─────────────────────────────┤
│                  │第一瞬时嗓声IEC61000-4-4: 1kV                             │
├─────────┼─────────────────────────────┤
│防护等级          │IP2X                                                      │
├─────────┼─────────────────────────────┤
│公共端子排列      │32点/1公共端(公共端子:17，18，36)                         │
├─────────┼─────────────────────────────┤
│I/O点数           │64(按64-点输入模块设置I/O分配。)                          │
├─────────┼─────────────────────────────┤
│运行指示器        │ON指示(LED)                                               │
├─────────┼─────────────────────────────┤
│外部连接          │40-引脚D-sub连接器*2                                      │
├─────────┼─────────────────────────────┤
│外部连接器        │A6CON1，A6CON2，A6CON3，A6CON4(选项)                      │
├─────────┼─────────────────────────────┤
│转换模块          │A6TBX36-E, A6TBX54-E, A6TBX70-E                           │
├─────────┼─────────────────────────────┤
│5VDC内部电流消耗  │90mA(标准：所有点ON)                                      │
├─────────┼─────────────────────────────┤
│外形尺寸(H*W*D)   │98*27.4*90[mm]                                            │
├─────────┼─────────────────────────────┤
│重量              │0.18kg                                                    │
└─────────┴─────────────────────────────┘

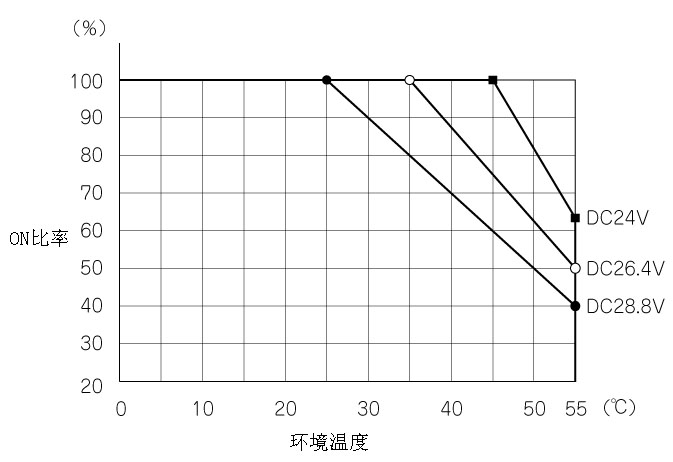

三菱PLC模块QX82-S1降低额定值图如下：

QX82-S1图片：http://www.fx-plc.com/upload/201409/062138104251.jpg

点击下载>>>QX82用户手册
