三菱PLC编程实例：三层载货电梯控制

时间:2013-01-05 来源:未知作者:admin 点击:5141次

【动作要求】

1 . 载货电梯在一楼、二楼及三楼设置 1F 、 2F 、 3F 呼叫钮各一个。

2 . 1F 、 2F 、 3F 各有一个定位开关，另有上限开关及下限开关作为安全用途，防止上升或下降时若定位开关失效即可作阻挡作用防止主体冲过头。

3 . 主体停止在高楼层若是按下低楼层呼叫钮时主体下降至呼叫楼层之定位开关被碰触时停止，反之主体停止在低楼层若是按下高楼层呼叫钮时主体上升至呼叫楼层之定位开关被碰触时停止。

4 . 当主体停于一楼，若是二楼及三楼呼叫钮都有人按时主体上升至二楼定位开关时停止 5 秒钟后自动再上升到三楼定位开关后停止。反之，当主体停于三楼，若是一楼及二楼呼叫钮都有人按时主体下降至二楼定位开关时停止。

5 . 秒钟后自动再下降到三楼定位开关后停止。

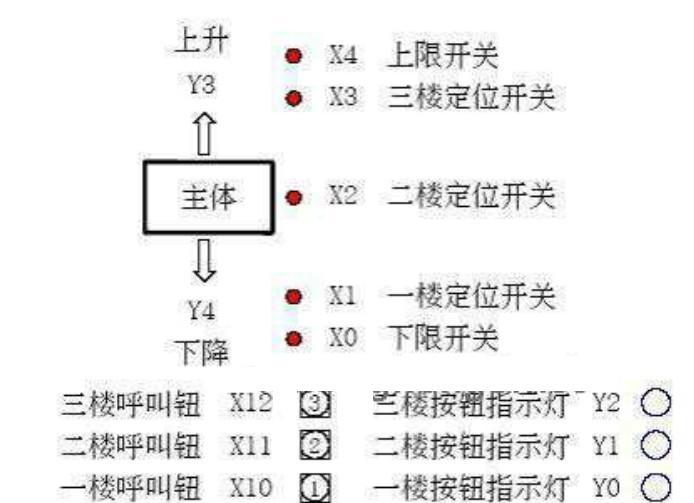

I/O 组件：
